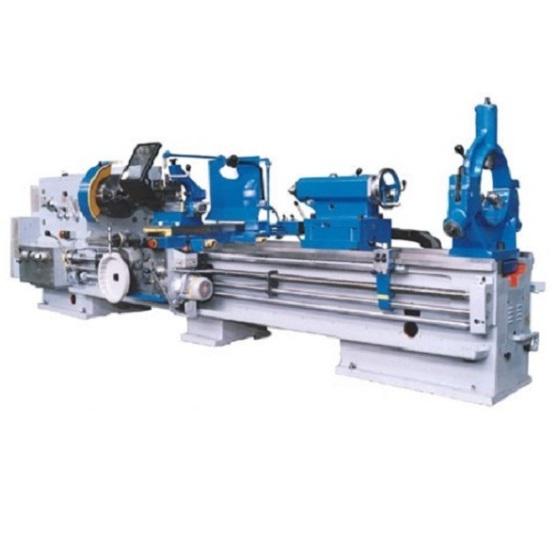

Токарно-винторезный станок 16К40 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Параметр | Значение |
---|---|
Наибольший диаметр устанавливаемой заготовки, мм | |
— над станиной | 840 |
— над суппортом | 490 |
— над выемкой в станине | 1070* |
Наибольшая длина обрабатываемой заготовки, мм | 5000 |
Длина выемки в станине от торца фланца шпинделя, мм | 450* |
Наибольший вес устанавливаемой заготовки, кг | 3500 |
Высота резца, устанавливаемого в резцедержателе, мм | 40 |
Размер конца шпинделя передней бабки по DIN | 11М |
Внутренний конус в шпинделе бабки шпиндельной (метрический) | 115 |
Количество ступеней частот вращения шпинделя | 22 |
Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
Пределы частот вращения шпинделя, об/мин | 10—1250 |
Пределы рабочих подач, мм/об | |
— продольных | 0,033—5,6 |
— поперечных | 0,013—2,064 |
— резцовых салазок | 0,013—2,064 |
Пределы шагов нарезаемых резьб | |
— метрических, мм | 1—224 |
— дюймовых, ниток/дюйм | 28—0,25 |
— модульных, модуль | 0,25—56 |
— питчевых, питч диам. | 112—0,5 |
Ускоренное перемещение суппорта, мм/мин | |
— продольное | 5200 |
— поперечное | 2000 |
Наибольшее усилие резания, кН | 20 |
Наибольший крутящий момент на шпинделе, кНм | 3 |
Мощность главного привода, кВт | 18,5 |
Габаритные размеры (вместе с электрооборудованием), мм | |
— длина | 7240 |
— ширина | 1860 |
— высота | 1625 |
Масса 16К40 , кг | 9350 |
* — для токарных станков с ГАПом. |
Оборудование за отдельную плату
- люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
- патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
- резьбоуказатель;
- конусная линейка;
- резцедержатель с быстросъемными блоками.
-
