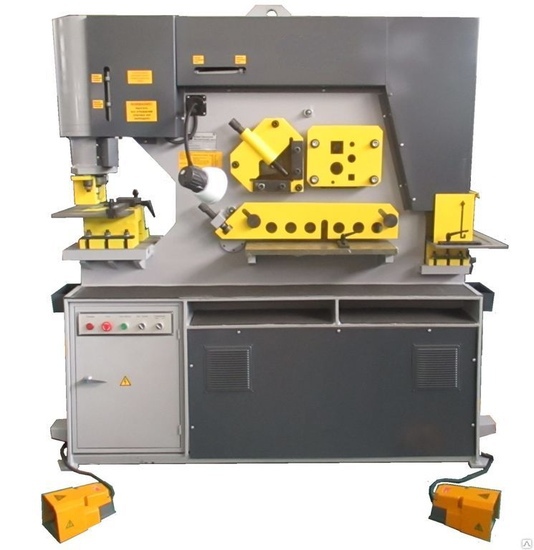

Пресс-ножницы универсальные с гидравлическим приводом НГУ-23
Пресс-ножницы универсальные с гидравлическим приводом НГУ-23 - Вега-Пром
Пресс-ножницы универсальные с гидравлическим приводом НГУ-23
0 руб.
Артикул: 110413

Гидравлические пресс-ножницы модели НГУ-23 предназначены для таких работ, как отрезка, пробивка, вырубка пазов. Прокат может быть сортовой, фасонный - уголок, швеллер, двутавр, пруток круглого или квадратного сечения, полоса. Пробиваемые отверстия могут быть как круглой формы, так и любой другой. Пазы вырубаются открытые, различной формы.

Гидравлические пресс-ножницы могут найти применение практически на любом предприятии, связанном с обработкой металлопроката - металлобазах, в заготовительных участках   заводов ЖБИ, металлоконструкций, машиностроительных,  ремонтных и других.

Климатическое исполнение УХЛ - для эксплуатации в местах с умеренным и холодным климатом категория размещения 4.

Конструкция гидравлических пресс ножниц, исполнение их гидравлической и электрической принципиальных схем обеспечивают безопасность работы оператора и обслуживающего персонала.

Основными элементами гидравлических пресс-ножниц являются такие узлы как: Станина, Секция пробивки отверстий, Секция для резки уголка, Секция резки круглого и квадратного проката, Секция резки листовой полосы, Зарубочная (высечная секция), Гидроагрегат, Электрошкаф, Узел БВК, Пульт управления, Педали управления,  Ограждения опасных зон.

Исполнительными органами гидравлических пресс-ножниц являются двухходовые цилиндры. Шток цилиндра  секции пробивки отверстий (пресса) закрепленного неподвижно на станине пресс-ножниц является рабочим органом, на торце штока через пуансонодержатель закреплен пуансон, являющийся рабочим инструментом. Цилиндр секции резки проката (ножниц), закрепленный шарнирно со станиной пресс-ножниц и ползуном, приводит в движение  ползун (рабочий орган), на котором закреплен режущий инструмент. Управление цилиндрами производится при помощи гидроагрегата, расположенного в нижней части станины.

На гидравлических пресс-ножницах НГУ  в секциях резки сортового проката и пробивки отверстий установлены механизмы конечных выключателей. Они служат для управления ходом ползуна в секции резки сортового проката, с  возможностью изменения его остановки в верхней и нижней точках и регулировки хода штока цилиндра в секции пробивки отверстий, с  возможностью изменения его остановки в верхней и нижней точках.

Органы управления работой гидравлических пресс-ножниц (пульт на эл.шкафе): Выключатель вводной (внутри шкафа), Кнопка пуск насоса, Кнопка  «ОБЩИЙ СТОП», Сигнальная лампа подачи напряжения, Переключатель режимов работы пресса, Включатель освещения,Ножная педаль управления. Так же, на панели ограждения высечной секции расположены переключатель режимов работы пресс-ножниц и кнопка "Общий стоп".

В базовом комплекте поставки предусмотрены две педали включения для удобства оператора.

Параметр Значение

Номинальное   усилие (кН)



900

Обрабатываемый   прокат

s/h

20х330

Ø

50

45

Уголок,   резка под углом

90°

140х140х12

45°

63х63х6

Пробиваемое   отверстие (мм

Ø

50

s

12

Пробивание   пазов прямоугол. формы (мм)

s

100

L

57

h

12

Частота   ходов ползуна, мин-1



20

Мощность   (кВт)



5,5

Масса,   кг



2400

Габариты,   мм



1860х800х1920

Базовая комплектация НГУ-23:

  • Пресс-ножницы в сборе, пульт управления на станине, педаль управления - 2 шт.;
  • Инструмент для резки сортового и профильного проката (уголок, круг);
  • Инструмент для резки полосы;
  • Инструмент для пробивки отверстий круглой формы;
  • Инструмент для вырубки пазов прямоугольной и треугольной формы;

Дополнительное оборудование НГУ-23:

  • Инструмент для резки швеллера и двутавра;
  • Инструмент для пробивки отверстий овальной формы;
  • Инструмент для пробивки отверстий прямоугольной формы;
  • Инструмент для пробивки отверстий треугольной формы;
  • Инструмент для пробивки отверстий по форме заказчика;
  • Упоры для отрезки заготовок по заданным параметрам
