Пресс-ножницы комбинированные с гидравлическим приводом модели НГУ-22 служат для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а так же вырубки в прокате пазов различной формы.
Ножницы комбинированные могут найти применение на машиностроительных, ремонтных и других заводах.
При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом – исполнение О категория размещения 4 по ГОСТ15150-69.
Конструкция гидравлических пресс ножниц, их гидравлическая и электрическая принципиальная схемы обеспечивают безопасность работы оператора и обслуживающего персонала.

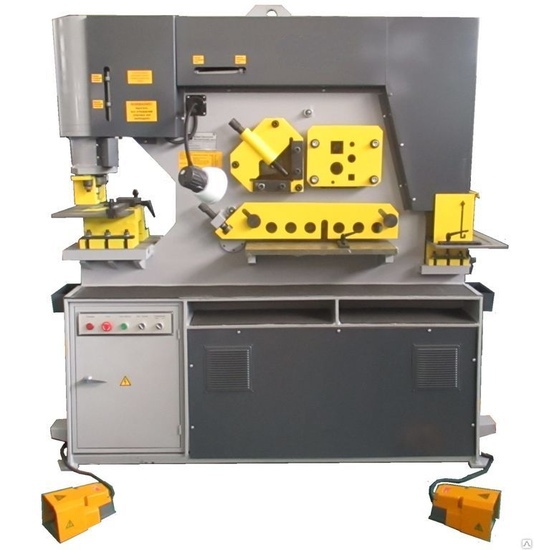

Основные узлы пресс-ножниц с гидравлическим приводом: Станина, Секция пробивки отверстий, Секция для резки уголка, Секция резки круглого и квадратного проката, Секция резки листовой полосы, Зарубочная (высечная секция), Гидроагрегат, Электрошкаф, Узел БВК, Пульт управления, Педали управления, Ограждения опасных зон.
Исполнительными органами гидравлических пресс-ножниц являются двухходовые цилиндры. Шток цилиндра секции пробивки отверстий (пресса) закрепленного неподвижно на станине пресс-ножниц является рабочим органом, на торце штока через пуансонодержатель закреплен пуансон, являющийся рабочим инструментом. Цилиндр секции резки проката (ножниц), закрепленный шарнирно со станиной пресс-ножниц и ползуном, приводит в движение ползун (рабочий орган), на котором закреплен режущий инструмент. Управление цилиндрами производится при помощи гидроагрегата, расположенного в нижней части станины.
На пресс-ножницах с гидравлическим приводом НГУ, для управления ходом ползуна в секции резки сортового проката, с возможностью изменения его остановки в верхней и нижней точках, имеетмся механизм конечных выключателей. Аналогичный механизм установлен в секции пробивки отверстий. С его помощью регулируется ход штока цилиндра, с возможностью изменения его остановки в верхней и нижней точках.
Пульт управления расположен на эл.шкафу, который в свою очередь находится на станине пресс-ножниц. Так же кнопки выбора режимов работы пресс-ножниц и "Общий стоп" продублированы на панели ограждения секции для вырубки пазов.
Для удобства работы оператора пресс-ножниц в стандартную комплектацию входят две педали управления
|
Параметр |
Значение |
|
|
Номинальное усилие (кН) |
|
600 |
|
Обрабатываемый прокат |
s/h |
16х250 |
|
Ø |
45 |
|
|
◊ |
40 |
|
|
Уголок, резка под углом |
90° |
125х125х12 |
|
45° |
50х50х5 |
|
|
Пробиваемое отверстие (мм |
Ø |
50 |
|
s |
9 |
|
|
Пробивание пазов прямоугол. формы (мм) |
s |
100 |
|
L |
57 |
|
|
h |
12 |
|
|
Частота ходов ползуна, мин-1 |
|
20 |
|
Мощность (кВт) |
|
5,5 |
|
Масса, кг |
|
1580 |
|
Габариты, мм |
|
1650х800х1800 |
Базовая комплектация НГУ-22:
- Пресс-ножницы в сборе, пульт управления на станине, педаль управления - 2 шт.;
- Инструмент для резки сортового и профильного проката (уголок, круг);
- Инструмент для резки полосы;
- Инструмент для пробивки отверстий круглой формы;
- Инструмент для вырубки пазов прямоугольной и треугольной формы;
Дополнительное оборудование НГУ-22:
- Инструмент для резки швеллера и двутавра;
- Инструмент для пробивки отверстий овальной формы;
- Инструмент для пробивки отверстий прямоугольной формы;
- Инструмент для пробивки отверстий треугольной формы;
- Инструмент для пробивки отверстий по форме заказчика;
- Упоры для отрезки заготовок по заданным параметрам
