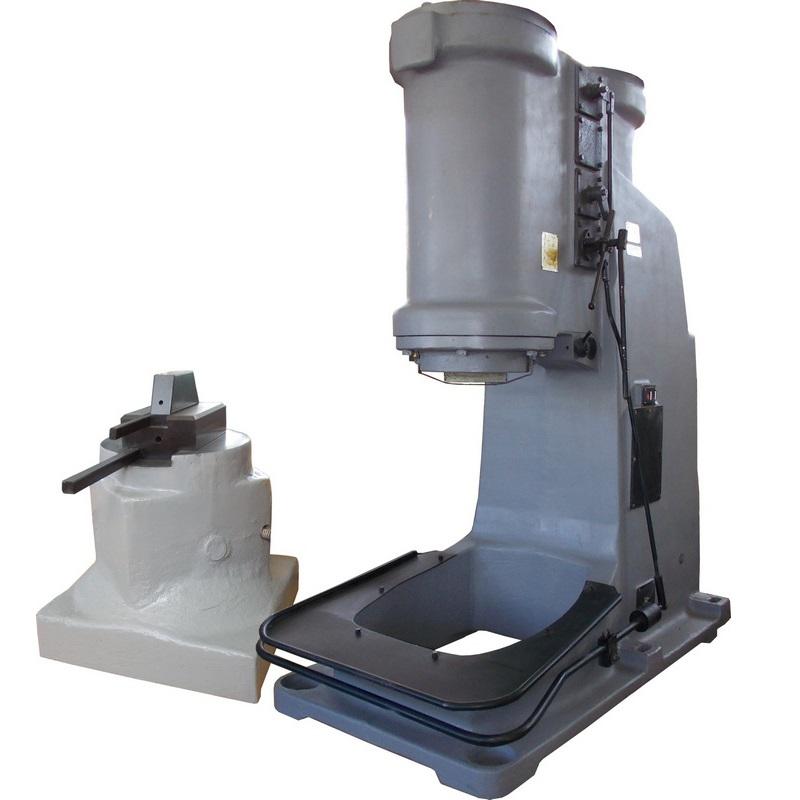

Молот ковочный пневматический МА4140 масса падающей части (МПЧ) 1000 кг. Используется для осадки или горячей рубки металла методом свободной ковки.
Штамповка деталей и заготовок различных конфигураций.
Наличие воздухо отделения.
Смазка централизованная.
Не рекомендуется использовать молота для штамповки в закрытых штампах- часто ломаются бабы, буксы из-за жестких и эксцентричных ударов.
Более подробная информация приведена ниже, или звоните на +74952287860, наши специалисты дадут подробную консультацию.
Главными достоинствами молота данного типа являются:
- высокие энергетические качества;
- совершенная управляемость;
- тонкая регулировка энергии удара (баба может наносить удары разной силы);
- максимальное использование теплоты поковки благодаря большому числу ударов;
- доступность для работы на молоте с трех сторон;
- простота ухода за молотом.
Особенности конструкции
Молот ковочный (пневмомолот) имеет удобную и эргономичную конструкцию. Оборудование характеризуется высокой частотой ударов, точным дозированием металла и продуктивным использованием теплоты заготовки.
Базовая комплектация двухцилиндрового пневматического кузнечного молота состоит из станины, на которой размещены ключевые детали и узлы:
— падающие части
– пустотелая баба с бойком, соединенная с поршнем и со штоком;
— привод: состоит из электродвигателя, редуктора, шатуна, клиномерной передачи и кривошипно-шатунного механизма;
— центральный маслопровод;
— нижний боек, фиксирующий заготовку: прикреплен к плите;
— компрессорный цилиндр, осуществляющий обработку воздуха, поступающего из окружающей среды;
— рабочий цилиндр с поршнем, присоединенным к бабе или являющимся ее частью
| Параметр | Значение |
|---|---|
|
Номинальный вес падающих частей, кг |
1050 |
|
Число ударов бойка в минуту |
103 |
|
Эффективная кинетическая энергия падающих частей при ударе (не менее), кгм |
3000 |
|
Расстояние от оси бабы до станины, мм |
800 |
|
Расстояние от зеркала нижнего бойка до нижней кромки боксы бабы, мм |
|
|
Размер зеркала бойков, мм |
|
|
- длина |
380 |
|
- ширина |
160 |
|
Высота зеркала нижнего бойка над уровнем пола, мм |
750 |
|
Диаметр рабочего цилиндра, мм |
690 |
|
Диаметр цилиндра компрессора, мм |
690 |
|
Ход поршня компрессора, мм |
560 |
|
Ход бабы (наибольший), мм |
900 |
|
Оптимальное проковываемое сечение заготовки, мм |
|
|
- квадратной стороной |
150 |
|
- круглой - диаметром |
170 |
|
Электродвигатель, кВт |
75 |
|
Габаритные размеры, мм |
|
|
- слева направо |
4400 |
|
- спереди назад |
1780 |
|
- высота |
3570 |
|
Масса, кг, не более |
36000 |
