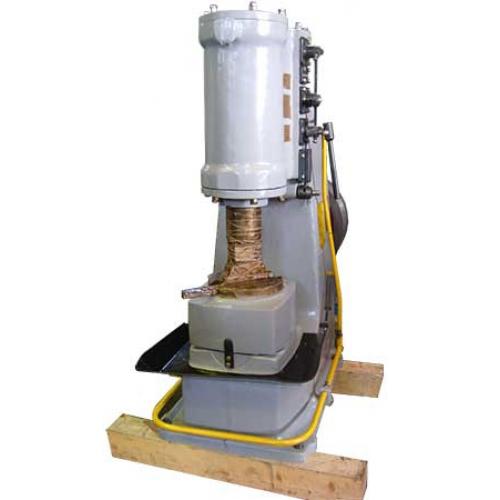

Молот ковочный пневматический МА4132
Молот ковочный пневматический МА4132 - Вега-Пром
Молот ковочный пневматический МА4132
2 100 000 руб.
Артикул: 110402

Молот МА4132 применим на производствах для штамповки объемных горячих поковок, выполненных из разных металлов и всяческих сплавов. Узлы и элементы ковочного молота сконструированы так, чтобы во время ремонта повысить удобство его сборки и разборки без дополнительных инструментов. За счет повышенной прочности системы управления и воздушного распределения можно обеспечить простоту управления агрегатами для получения ударов с разной энергией. Централизованная смазка позволяет гарантировать бесперебойную и надежную работу на протяжении длительного времени.

Кузнечный молот ма4132 пневматический не рекомендован к применению в условиях закрытых штампов, так как из-за эксцентричных и жестких ударов во время штамповки может сломаться баба, букса или станина молота.

Среди основных достоинств этого типа молотов называют такие:

  • Совершенство в плане управляемости;
  • Высокие энергетические качества;
  • Возможность для тонкой настройки энергии ударов;
  • Доступ для работы на молоте обеспечивается с трех сторон;
  • Максимизация теплоты поковки за счет нанесения значительного количества ударов;
  • Простота ухода.

Конструктивные особенности

Конструкция ковочного молота эргономичная и удобная. Одной из характеристик оборудования называют повышенную частоту ударов, точное дозирование металла и продуктивное использование теплоты заготовки.

В базовую комплектацию двухцилиндрового молота входит станина, служащая для размещения важнейших деталей и узлов:

  • Падающие элементы;
  • Баба с бойком, которая соединена со штоком и поршнем;
  • Центральный масляный привод;
  • Привод, в состав которого входит электродвигатель, шатун, редуктор, кривошипно-шатунный механизм и клиномерная передача;
  • Нижний боек, которым заготовка фиксируется на плите;
  • Компрессорный цилиндр, задачей которого является обработка воздуха, подаваемого из окружающей среды;
  • Цилиндр с поршнем, который является частью бабы или присоединен к ней.

В состав электрического оборудования прибора входит электродвигатель, кнопочная станция с кнопками «Пуск» и «Стоп», токоподводящий кабель и шкаф управления электрооборудованием.

Молот ма4129

Молот пневматический ма4129 используется на предприятиях и в цехах для штамповки горячих металлических поковок объемного типа. Его допускается использовать для штамповки элементов и деталей разной конфигурации, необходимые в промышленном производстве. Узлы и детали молота сконструированы так, чтобы обеспечить оптимальную сборку и разборку, если он потребует ремонта.

Кузнечный молот ма4129 с весом опускающихся элементов 800 кг необходим на производстве для разнообразных работ: осадки, протяжки, рубки металлических изделий в разогретом состоянии, формирования отверстий, гибки металлических изделий, кузнечной сварки и прочих посредство методики ковки на бойках разной формы. Запрещено использование в закрытых штампах из-за повышенной вероятности выхода из строя различных компонентов оборудования.

Конфигурация и функционирование молота

Для соединения компрессорного и рабочего цилиндра используются специальные каналы. Чтобы обеспечить сопряжение цилиндров и их связь с атмосферой имеются краны, для которых текущая позиция определяется посредством рукоятки или педали. В качестве носителя энергии для функционирования используется сжатый воздух, получаемый непосредственно в цилиндре компрессора. Воздух в сжатом состоянии перемещается посредством каналов в рабочий цилиндр, чтобы потом активировать бабу, наносящую удары по поковке. Поршень компрессора получает сигнал на движение возвртно-поступальной природы от кривошипно-шатунного механизма, активируемого электродвигателем посредством клиноременной передачи.

Обратный клапан отвечает за предохранение от зависания бабы в позиции крайнего положения, с перегрузкой компрессора. Клапан не дает воздуху выйти в случае образования буфера, но он постепенно срабатывает, если разница давления в полоти и канале сильно увеличится.

В компании «Вега-Пром» можно приобрести молот ма4129 по цене, ниже чем у конкурентов. Мы уже давно стали официальным дилером производителя, что позволяет нам продавать оборудование без дополнительных наценок. Наши специалисты окажут всю необходимую помощь при выборе, а также предложат дополнительные услуги.

Параметр Значение

Номинальный вес падающих частей, кг

160

Число ударов бойка в минуту

196

Эффективная кинетическая энергия падающих частей при ударе (не менее), кгм

250

Расстояние от оси бабы до станины, мм

350

Расстояние от зеркала нижнего бойка до нижней кромки боксы бабы, мм

370

Размер зеркала бойков, мм



- длина

190

- ширина

75

Высота зеркала нижнего бойка над уровнем пола, мм

800

Диаметр рабочего цилиндра, мм

315

Диаметр цилиндра компрессора, мм

330

Ход поршня компрессора, мм

230

Ход бабы (наибольший), мм

390

Оптимальное проковываемое сечение заготовки, мм



- квадратной стороной

70

- круглой - диаметром

80

Электродвигатель, кВт

15

Габаритные размеры, мм



- слева направо

1860

- спереди назад

930

- высота

2160

Масса, кг, не более

5290
