- Комбинированные пресс-ножницы НГ 5224 (НВ5224)

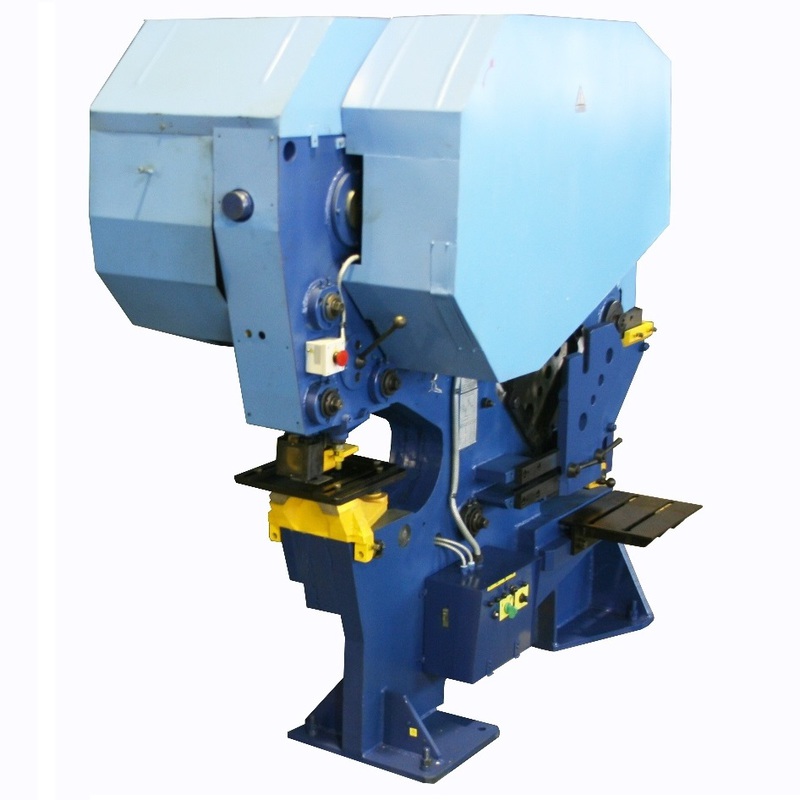

Пресс-ножницы комбинированные НГ 5224 широко применяются на заготовительных участках металлообрабатывающих производств. Благодаря своей компактности и малой трудоемкости гарантируют высокую производительность проводимых работ. Отличительная особенность пресс-ножниц - работа с различными заготовками, резка мерных прутков, пробивка круглых и квадратных отверстий, рубка под углом. Подрезка заготовок определенной длины осуществляется с помощью заднего упора с перемещением 130-1000 мм.
Станок имеет две точки местного освещения, упрощающего работу оператора. Пресс-ножницы запускаются с помощью педали. Доступ к электрической цепи обеспечивается с помощью специального щитка. Это одна из самых мощных моделей в этой серии, позволяющая подрезать заготовки из толстого металлического проката с одинаковой эффективностью в течение всей рабочей смены. С рекомендуемыми параметрами металла можно ознакомиться в таблице технических характеристик. Рекомендуемые пресс-ножницы используются на серийных металлообрабатывающих производствах.
Габариты: 2735 х 1760 х 2445. Масса – 7050 кг.
ОСОБЕННОСТИ:
- Секция для пробивки отверстий круглой, треугольной, квадратной и любой другой формы в листовом и фасонном прокате;
- Отрезка полосы под различными углами осуществляется без предварительной разметки;
- В сортовой секции производится отрезка швеллера, двутавра, круга, уголка;
- Пробивка пазов прямоугольной формы. Пробивка открытых пазов;
- На устройстве для пробивки пазов прямоугольной формы можно пробивать пазы треугольной формы на уголке 63х63х6;
- Инструмент реза швеллера и двутавра поставляется за отдельную плату;
- Педальное управление;
- Категория размещения 4 по ГОСТ15150-69. Нижнее значение температуры воздуха должно быть не менее +5 °С.
| Параметр | Значение |
|---|---|
| Наибольший размер обрабатываемой полосы (BxH), мм. | 200 х 28 |
| Наибольший диаметр отрезаемой заготовки круглого сечения (угол реза 90 град.), мм. | 67 |
| Наибольший размер отрезаемого уголка, мм. | 160х160х20 (угол 90); 200х200х16 (угол 90)*; 125х125х14 (угол 45) |
| Размер пробиваемого отверстия (D x H), мм. | 40 х 25 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы (LxBxH), мм. | 100 х 85 х 16 |
| Наибольший номер обрабатываемого профиля (двутавр, швеллер) | 5-30*, 10-38* |
| Длина заготовки, отрезаемой по заднему упору, мм. | 130 - 1000 |
| Частота одиночных ходов ползуна, мин-1 | 14 |
| Номинальное усилие пресса, кН (тс) | 1250 (125) |
| Расстояние от оси ползуна до станины, мм. | 600 |
| Мощность привода главного движения, кВт | 11,8 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм. | 2735 х 1760 х 2445 |
| Масса, кг. | 7050 |
| * - специальное исполнение (заказ) | с использованием специального инструмента |
