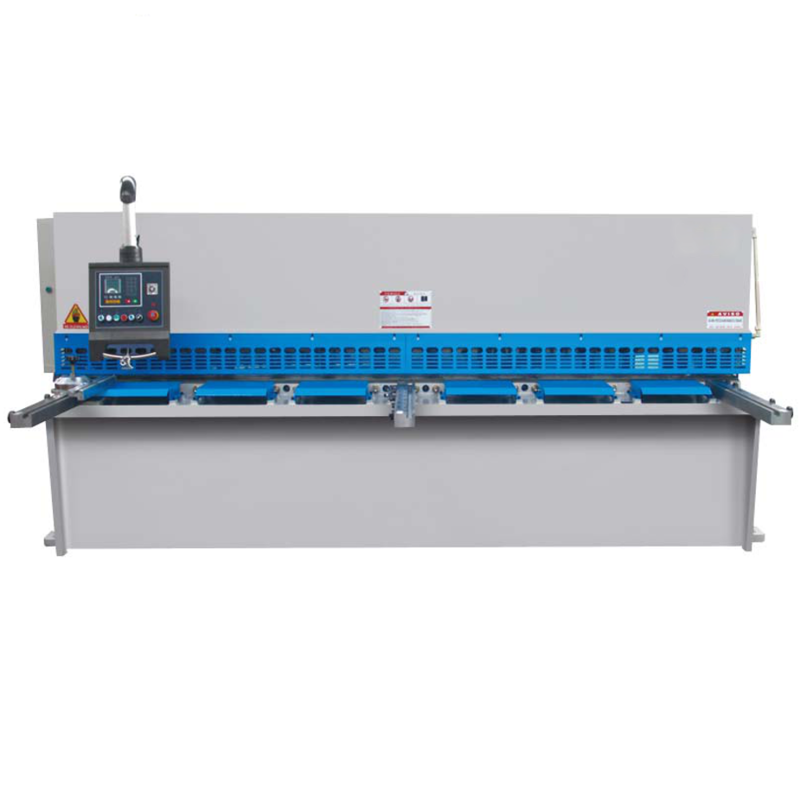

Гидравлические гильотинные ножницы С ЧПУ QC 12K 4x2500
Гидравлические гильотинные ножницы С ЧПУ QC 12K 4x2500 - Вега-Пром
Гидравлические гильотинные ножницы С ЧПУ QC 12K 4x2500
Артикул: 110530

Особенности и преимущества:

- Высокоточная сварная рама выдерживает значительные перегрузки;
- На рабочем столе установлены шариковые направляющие дополнительными опорами для поддежки листа;
- Правильно рассчитанный угол реза обеспечивает качественный и точный раскрой листа в заданном диапазоне толщин;
- Прижим по всей длине осуществляется специальными гидроцилиндрами;
- Передвижение заднего упора - задается контроллером,
- Задний упор перемещается на ШВП с высокоточными линейными направляющими Hiwin
- Контроллер Estun E21 автоматически выставляет положение заднего упора и количество резов согласно заданной программе;
- Ножи изготовлены из высокопрочной закаленной стали, имеется две режущие кромки, что позволяет перевернуть ножи;
- Гильотина имеет механическую настройку зазора ножей в соответствии с заданной толщиной листа;
- Компактная переностная педаль управления.


Гидросистема включает в себя мотор Siemens, масляный насос Sanny (США), гидроклапаны Bosch Rexroth (Германия), фиттинги гидравлических трубок EMB (Германия). Продуманная компоновка позволила уменьшить длину соединений для обеспечения большей надежности и удобства в обслуживании системы.

 Гидравлические трубки  Насос  Клапаны



 Задний упор имеет регулировку хода, ручную точную поднастройку. ЧПУ E21S - надежная система управления, которая может создавать программы с указанием размера детали и количества отрезов.

ЧПУ имеет следующие функции: - диагностика неполадок; - позиционирование осей с точностью 0,1 мм;  - выполнение программ в ручном и авторежиме; - память 40 программ по 20 шагов.

Контроллер Estun Е21            Регулировка зазора

 Привод заднего упора с высокоточными линейными направляющими Hiwin и шарико-винтовой парой.  Электрошкаф собран из надёжных электрокомпонентов Schneider/Siemens и соответствует стандартам.

Задний упор с ШВП      Электрошкаф



Производители основных комплектующих:

No.

Наименование узла

Производитель

Страна производства

1

Главный мотор

Siemens

Германия

2

Мотор заднего упора

Detong

Китай, Шанхай

3

Электрокомпоненты

Schneider/Siemens

Франция

4

Гидроцилиндр

Yuhua

Китай, Маашань

5

Уплотнительные кольца

Nok

Япония

6

Гидравлические клапаны

Bosch Rexroth

Германия

7

Помпа

Sunny

США

8

Контролер

Estun

Китай, Нанджинг

10

Фиттинги гидравлических трубок

EMB

Германия

11

Ножная педаль

Karcon

Южная Корея

12

Шарико-винтовая пара

Hiwin

Тайвань



Технические  характеристики станков серии QC12K:


Модель



2500

 4х3200

 6х2500

 6х3200

 8х2500

 8х3200

 10х3200

 12х3200

 16х3200

Рабочая длина

мм

2500

3200

2500

3200

2500

3200

3200 3200 3200

Толщина материала St42

мм

4

4

6

6

8

8 10 12 16

Угол реза

градусы

1,5

1,5

1,5

1,5

1,5

1,5 1,5 2 2,5

Количество резов

1/мин

10

10

10

9

10

8 9 9 8

Ход заднего упора

мм

20-600

20-600

20-600 20-600 20-600 20-600 20-600

20-600

20-600

Скорость перемещения заднего упора

Мм/сек

200

200

200

200

200

200

200

200

200

Мощность

кВт

5,5

5,5

7,5

7,5

7,5

7,5 11 18,5 18,5

Длина

мм

3040

3840

3040

3840

3040

3860 3860 3880 3880

Ширина

мм

1610

1610

1610

1610

1700

1700 1700 2150 2150

Высота

мм

1620

1620

1620

1620

1700

1700 1700 2000 2000

Ёмкость масляного бака

л

150

150

150

150

200

200 200 250 250

Масса

кг

3800

5000

5000

6000

6000

7200 8000 10800 13000
