Фильтр напорный ФГМ, Фильтр ФГМ, 1ФГМ32-10, 2ФГМ32-10, 3ФГМ32-10, 4ФГМ32-10, 1ФГМ32-25, 2ФГМ32-25, 3ФГМ32-25, 4ФГМ32-25, 1ФГМ32-40
Фильтры напорные типа ФГМ32-10(25)К устанавливаются на напорных магистралях в гидросистемах различных металлорежущих и деревообрабатывющих станков, литейного оборудования, а также различной дорожно-строительной техники и служат для очистки от механических примесей минеральных масел с кинематической вязкостью от 12 до 500мм2/с (сСт) при температуре от 0 до 800С. Фильтры напорные типа ФГМ могут изготавливаться для номинального давления 32 МПа и 16 МПа (фильтры напорные с таким ном.давлением в настоящий момент применяются в машиностроении редко).
Фильтры напорные типа ФГМ32-10(25)К эксплуатируются при температуре окружающей среды от -400С до +400С

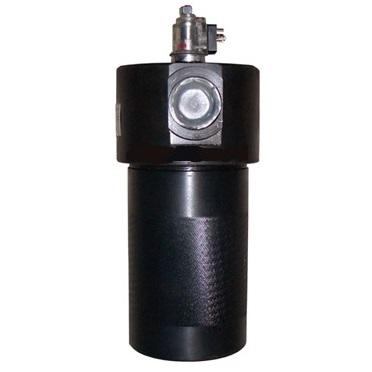

Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки (с входным и выходным отверстиями) и стакана, соединенного с головкой герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, фильтруется через фильтроэлемент, и через центральное отверстие в седле и выходное отверстие поступает в гидросистему. При увеличении перепада давления на фильтрующем элементе (по мере его загрязнения или при увеличенном расходе) начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента (электрическая сигнализация). Если своевременно не заменить фильтроэлемент, то происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного (переливного) клапана, при этом неочищенная рабочая жидкость поступает в систему, минуя фильтрующий элемент—это уже аварийный режим работы. (Информацию о сменных фильтоэлементах см. на соответствующей странице сайта).
Технические характеристики фильтров напорных типа ФГМ
|
Типоразмер напорного фильтра |
Наименование параметра |
||||||
|
Условный проход, мм |
Номин. расход, л/мин. |
Ном. |
Номин. давление, МПа |
Перепад давления, МПа (кгс/см2), при котором: |
Масса, кг |
||
|
–происходит срабатывание индикатора загрязнённости; |
–происходит открывание предохранительного клапана |
||||||
|
1ФГМ32-10 |
12 |
25 |
10 |
32 |
0,3+/-0,03 (3+/-0,3) |
0,5+/-0,1 (5+/-1) |
7,0 |
|
2ФГМ32-10 |
20 |
50 |
8,5 |
||||
|
3ФГМ32-10 |
32 |
100 |
19,8 |
||||
|
4ФГМ32-10 |
40 |
200 |
27,2 |
||||
|
1ФГМ32-25 |
12 |
25 |
25 |
32 |
0,3+/-0,03 (3+/-0,3) |
0,5+/-0,1 (5+/-1) |
7,0 |
|
2ФГМ32-25 |
20 |
50 |
8,5 |
||||
|
3ФГМ32-25 |
32 |
100 |
19,8 |
||||
|
4ФГМ32-25 |
40 |
200 |
27,2 |
||||
|
1ФГМ32-40 |
12 |
25 |
40 |
32 |
0,3+/-0,03 (3+/-0,3) |
0,5+/-0,1 (5+/-1) |
7,0 |
|
2ФГМ32-40 |
20 |
50 |
8,5 |
||||
|
3ФГМ32-40 |
32 |
100 |
19,8 |
||||
|
4ФГМ32-40 |
40 |
200 |
27,2 |
||||
|
Тип фильтра |
Н |
Н1 |
Н2 |
D |
D1 |
D2 |
C |
h |
h1 |
d |
d1 |
d2 |
|
1ФГМ32-..К |
273 |
179 |
313 |
100 |
106 |
85 |
40 |
71 |
К1/2" |
М8 |
||
|
1ФГМ32-..М |
2,5 |
Ф28 |
М22х1,5 |
|||||||||
|
2ФГМ32-..К |
373 |
279 |
413 |
К3/4" |
||||||||
|
2ФГМ32-..М |
2,5 |
Ф33 |
М27х2 |
|||||||||
|
3ФГМ32-..К |
418 |
316 |
465 |
140 |
150 |
125 |
45 |
64 |
К1/4" |
М10 |
||
|
3ФГМ32-..М |
2,5 |
Ф50 |
М42х2 |
|||||||||
|
4ФГМ32-..К |
620 |
518 |
667 |
К1/2" |
||||||||
|
4ФГМ32-..М |
2,5 |
Ф56 |
М48х2 |
Возможные маркировки фильтроэлементов :
- С1ФГМ-05, С1ФГМ-10, С1ФГМ-25, С1ФГМ-40
- С2ФГМ-05, С2ФГМ-10, С2ФГМ-25, С2ФГМ-40
- С3ФГМ-05, С3ФГМ-10, С3ФГМ-25, С3ФГМ-40
- С4ФГМ-05, С4ФГМ-10, С4ФГМ-25, С4ФГМ-40
- С5ФГМ-05, С5ФГМ-10, С5ФГМ-25, С5ФГМ-40
