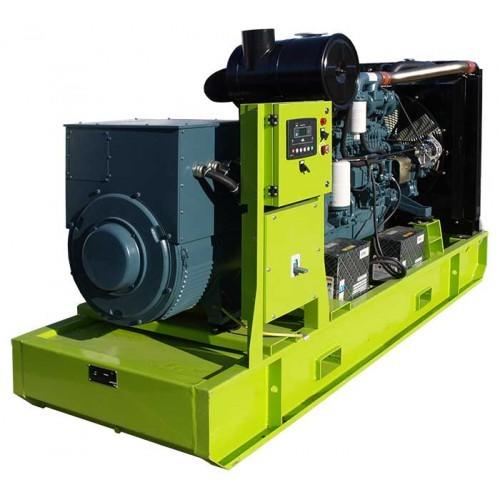

Дизельный генератор АД 600 кВт открытый DOOSAN
Технические характеристики
| Серия | АД |
| Мощность номинальная, кВт | 600 |
| Мощность номинальная, кВА | 750 |
| Мощность максимальная, кВт | 660 |
| Мощность максимальная, кВА | 825 |
| Коэффициент мощности | 0,8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 1080 |
| Объём системы охлаждения (л) | 134 |
| Объём топливного бака (л) | 920 |
| Расход топлива при 75% мощности л/ч | 119,1 |
| Расход топлива при 100% мощности л/ч | 161 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 8,4 |
| Степень автоматизации | 1-я (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | электронный |
| Отключатель АКБ | да |
| Исполнение | открытая на раме |
| Глушитель | промышленный |
| Габаритные размеры (Д;Ш;В; мм) | 3650х1200х1940 |
| Масса, кг | 4100 |
| Гарантия, срок (мес) | 12 |
| Комплектация | АКБ, глушитель, техническая документация. |
| Производитель двигателя | DOOSAN |
| Двигатель | |
| Производитель / Модель | DOOSAN DP222LC |
| Мощность номинальная, кВт | 633 |
| Мощность максимальная, кВт | 696,3 |
| Количество цилиндров | 12 |
| Расположение цилиндров | V |
| Тактность двигателя | 4 |
| Рабочий объём двигателя (л) | 21,9 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 128 |
| Ход поршня (мм) | 142 |
| Степень сжатия в цилиндрах | 15:1 |
| Регулятор оборотов | электронный |
| Напряжение бортового электрооборудования, (В) | 24 |
| Пусковое устройство (стартер) | электростартер 24В |
| Удельный расход топлива (г/кВт*ч) | 196 |
| Тип топливного фильтра | одноразовый |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Тип масляного фильтра | одноразовый |
| Удельный расход масла (г/кВт*ч) | 0,9 |
| Ёмкость масляной системы (л) | 40 |
| Вентилятор, Ø (мм), тип | осевой |
| Вид топлива | дизельное |
| Масса, кг | 1420 |
| Габаритные размеры (Д;Ш;В; мм) | 1738х1389х1258 |
| Генератор (альтернатор) | |
| Производитель / Модель | MOTOR 6B |
| Постоянная мощность (кВт) | 600 |
| Тип генератора | бесщеточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение (В) | 400/230 |
| Номинальный ток (А) | 1080 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| КПД, % | 94 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP21 |
| Степень изоляции | H |
| Фактор мощности (cos φ) | 0,8 |
| Точность регулировки напряжения (± %) | 1 |
| Регулятор напряжения | электронный |
| Гарантия, срок (мес) | 12 |
| Контроллер | |
| Производитель / Модель | SMARTGEN / HGM-6120U |
| Язык интерфейса контроллера | Русский |
| Интерфейс RS-232 | нет |
| Интерфейс RS-485 (ModBUS RTU) | нет |
| Интерфейс USB | нет |
| Интерфейс Ethernet | нет |
| Выбор режима измерения | да |
| Степень изоляции | 0,5 Мом (1KV) |
| Класс защиты | IP55 |
| Диапазон рабочих температур (°C) | -25....+70 |
| Частота, Гц | 50 |
| Потребляемая мощность, Вт | 3 |
| Напряжение (В) | 8-36 |
| Функция задержки запуска | да |
| Функция задержки останова (для охлаж. двигателя) | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 15...360 |
| Диап. вх. напр. пер. тока для 1-фаз 2-пров (В) | 15...360 |
| Количество подключаемых датчиков | 15 |
| Сигнал тревоги - неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги - общее предупреждение | да |
| Сигнал тревоги - показатель низкого уровня топлива | опция |
| Сигнал тревоги/останов ДГУ - Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Контроль напряжения зарядного генератора | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация температуры охлаждающей жидкости | да |
| Индикация давления масла | да |
| Индикация коэффициент мощности (cosφ) | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация последовательности чередования фаз | нет |
| Индикация температуры масла | нет |
| Индикация уровня топлива в баке | опция |
| Журнал событий | нет |
| Останов по низкому напряжению | да |
| Габаритные размеры (Д;Ш;В; мм) | 209х153х55 |
| Габаритные размеры упаковки (Д;Ш;В; мм) | 235х165х65 |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 0,71 |
