Абразивно-отрезной станок ПМ-005
Абразивно-отрезной станок ПМ-005 - Вега-Пром
Абразивно-отрезной станок ПМ-005
Артикул: 110711

Абразивно - отрезной станок Пила маятниковая ПМ-005

предназначен для поперечной резки металлопроката: (уголок, швеллер, двутавр, труба, пруток) отрезным абразивным кругом под углами 0° - 45° в условиях монтажно-заготовительных и ремонтных участков.

Устройство

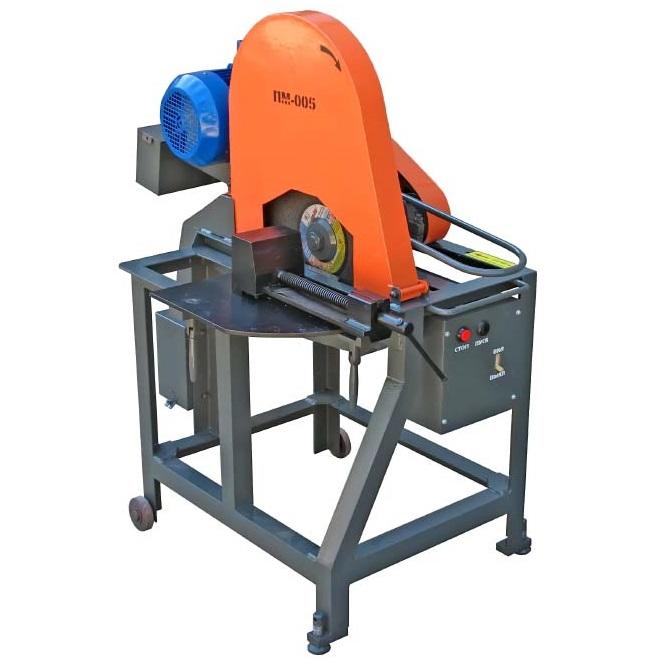

         Станок состоит из станины, выполненной в виде сварной рамной конструкции, на которой смонтированы:

  • маятник со шпиндельным узлом и электродвигателем;
  • стол с поворотными тисами;
  • электрический пульт управления;
  • защитные кожуха.

      Для обеспечения мобильности имеется скоба ручной транспортировки и два ролика на задних ножках пилы. На передних ножках имеется два винта для установки отрезного станка на опорной поверхности.

      Жесткость несущих элементов рамы станка рассчитана таким образом, что в процессе работы практически отсутствуют вибрации и отпадает необходимость в установке на специальный фундамент с использованием анкерных болтов.

      С целью обеспечения безопасности все вращающиеся части (круг абразивный и детали ременной передачи) защищены кожухами, в том числе обеспечивающими безопасность и при разрушении абразивного круга. Кожухи предназначены также для организованного отвода пылеобразных и абразивных отходов резания к зонтам цеховой вытяжной вентиляции. Для удобства замены абразивного круга при очистке от продуктов резания и облегчения доступа при выполнении технического обслуживания, кожухи закрепляются на станине шарнирно.

      Маятник закреплен на станине шарнирно, и сбалансирован таким образом, что требует физических усилий рабочего только для создания усилия резания.

      На столе установлены тисы поворотные. При этом обеспечена возможность продольного и углового (на угол от 0° до 45°) плавного регулирования тисов относительно абразивного круга. Для установки тисов на необходимый угол на образующей стола нанесена угловая шкала. Фиксация стола и тисов в выбранном положении осуществляется двумя винтовыми фиксаторами. Подвижная губка тисов имеет ускоренное перемещение за счет вывода из зацепления с винтом откидной гребенки. Окончательный зажим заготовки осуществляется вращением зажимного винта.

      Режущим инструментом является армированный абразивный отрезной круг ГОСТ 21963-81 диаметром 400мм и толщиной 4мм. Максимальная окружная скорость резания – около 60м/сек., что в сочетании с повышенной мощностью двигателя (5,5 кВт) обеспечивает достаточно высокую эффективность резания и малый относительный износ круга.

      Шпиндельный узел собран в защищенном от абразивной пыли корпусе и требует проведения технического обслуживания (смазки) 1раз в год.

      Органы управления станка просты и удобно расположены. Они состоят из кнопок «ПУСК» и «СТОП» и автомата включения - выключения пилы на ее передней панели.

      В электрической схеме пилы предусмотрена двойная защита электродвигателя от перегрузок с использованием теплового реле и магнитного пускателя.

Технические характеристики

      Максимальные размеры разрезаемого проката в зависимости от угла закрепления:

Угол поворота тисов
45°
Уголок равнополочный, мм
125х125
100х100
Швеллер
№14
№12
Двутавр
№14
№12
Труба круглого сечения, мм
120
100
Труба прямоугольного сечения, мм
140х100
100x100



Технические характеристики некоторых компонентов пилы:

Частота вращения шпинделя при отсутствии нагрузки, об/мин 2850±5%
Передаточное число клиноременной передачи 0.99
Максимальная скорость абразивного резания, м/с 59.7
Привод - электродвигатель трехфазного тока типа АИР100L2
- мощность, кВт 5.5
- частота вращения, об/мин 2880-5%
- напряжение питания, В 380
Режущий инструмент:

Круг абразивный отрезной

- диаметр круга, мм не более 400
- толщина, мм 4
- внутренний диаметр, мм 32
- предельная окружная скорость при резании, м/с не менее 60
Механизм зажима заготовок Тисы механические поворотные
Угол поворота тисов, градусов 0…45
Габаритные размеры, мм:
- длина
1160...1415
- ширина 730
- высота 1270
Масса, кг 152±12
