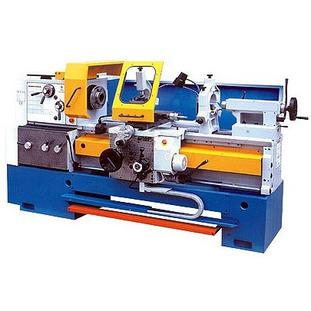

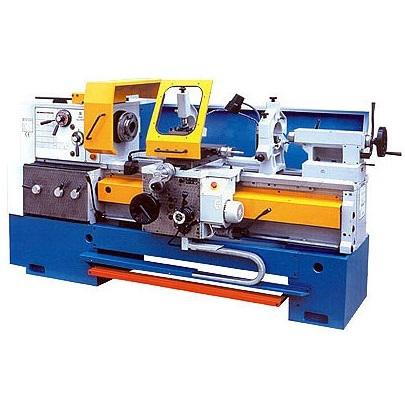

Токарно-винторезный станок CU 500/2000
Токарно-винторезный станок CU 500/2000 - Вега-Пром
0 руб.
Артикул: 110383

Токарный станок CU500/2000 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Электрика станка CU500/2000 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.

За дополнительную плату станок комплектуется

  • конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
  • устройством цифровой индикации УЦИ.

Все части станка CU500/2000 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.

Характеристика Значение
Диаметр обработки над станиной 500 мм
Диаметр обработки над суппортом 300 мм
Диаметр обработки в выемке станины 670 мм
Диаметр обработки на прутковом материале 60 мм
Высота центров 245 мм
Расстояние между центрами 1000 / 1500 / 2000 мм
Ширина направляющих 360 мм
Передний конец по DIN55027 No. 8
Диаметр отверстия шпинделя 62 мм
Конусное отверстие шпинделя 80 мм
Количество скоростей шпинделя 21
Диапазон оборотов об./мин 20...2000
Мощность главного привода 7,5 кВт
Количество подач 120
Диапазон продольных подач 0,04...12 мм/об.
Диапазон поперечных подач 0,02...6 мм/об.
Количество резьб 64
Шаг миллиметровой резьбы 0,5...120 мм
Шаг дюймовой резьбы 60...¼ вит/1"
Шаг модульной резьбы 0,125...30 мм
Шаг диаметральной резьбы 240...1 DP
Ход поперечных салазок 250 мм
Ход верхних салазок 140 мм
Диаметр пиноли 70 мм
Конус пиноли No. 5
Ход пиноли 180 мм
Масса станка CU500 (для РМЦ 1000 мм.) 2500 кг

Комплектация за дополнительную плату

Планшайба 4-х кулачковая Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм
Планшайба 4-х кулачковая с независимым перемещением кулачков Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковый с поводками Сверлильный патрон Редуктор пиноли задней бабки
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковый с поводками Сверлильный патрон Редуктор пиноли задней бабки
УЦИ Optima по двум осям Конусная линейка +/-10 гр. 340мм Быстросъемный резцедержатель вместо стандартного 4-х позиционного 3-х кулачковый самоцентрирующийся токарный патрон 250мм
УЦИ Optima по двум осям Конусная линейка +/-10 гр. 340мм Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного 3-х кулачковый самоцентрирующийся токарный патрон 250мм
