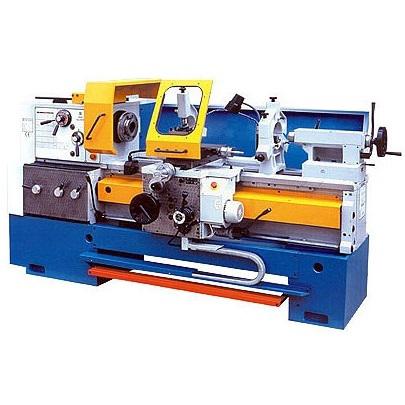

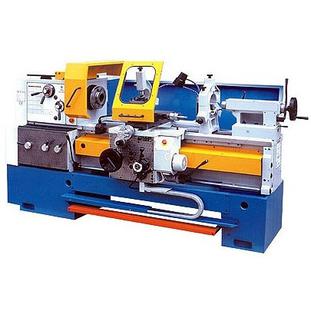

- Токарно-винторезный станок CU 500/1500
Назначение:
Предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, питчевых.
Особенности:
- Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
- Укомплектован трехкулачковым патроном 'Bison' производства Польши и вращающимся центром.
- Вся электрика станка изготовлена немецкой фирмой 'Шнайдер-электрик'.
- В самой ответственной части станка - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм 'SKF' и 'FAG'.
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
| Параметр | Значение |
|---|---|
| Расстояние между центрами, мм | 1500 |
| Высота центров, мм | 245 |
| Максимальный диаметр обработки над станиной, мм | 500 |
| Максимальный диаметр обработки над суппортом, мм | 300 |
| Максимальный диаметр обработки в выемке станины, мм | 670 |
| Диаметр обрабатываемого прутка, мм | 60 |
| Диаметр циллиндрического отверстия в шпинделе, мм | 62 |
| Конец шпинделя | №8 (DIN55027) |
| Ход пиноли, мм | 180 |
| Диаметр пиноли, мм | 70 |
| Конус пиноли задней бабки | № 5 |
| Количество частот вращения (скоростей) шпинделя | 21 |
| Диапазон частот вращения шпинделя, об./мин. | 20...2000 |
| Ширина направляющих, мм | 360 |
| Число ступеней подач | 120 |
| Диапазон продольной подачи, мм./об. | 0.04...12 |
| Диапазон поперечной подачи, мм./об. | 0.02...6 |
| Количество резьб | 64 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм | 05...120 |
| Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0.125...30 |
| Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 60...1/4 |
| Шаг диаметральной резьбы, DP | 240...1 |
| Ход поперечного суппорта, мм | 250 |
| Ход верхнего суппорта, мм | 140 |
| Класс точности | Н |
| Мощность привода главного движения, кВт | 7.5 |
| Номинальное напряжение питания, В | 380 |
| Масса станка, кг | 2500 |
Комплектация за дополнительную плату
 |
 |
 |
 |
 |
| Планшайба 4-х кулачковая с независимым перемещением кулачков | Планшайба без кулачков | Подвижный люнет 10-200мм | Неподвижный люнет малый 10-230мм | Неподвижный люнет большой 150-400мм |
 |
 |
 |
 |
 |
| Однопозиционный ограничитель длины | Часы резьбовые (лимб нарезки резьбы) | Патрон поводковый с поводками | Сверлильный патрон | Редуктор пиноли задней бабки |
 |
 |
 |
 |
|
| УЦИ Optima по двум осям | Конусная линейка +/-10 гр. 340мм | Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного | 3-х кулачковый самоцентрирующийся токарный патрон 250мм | |
-
