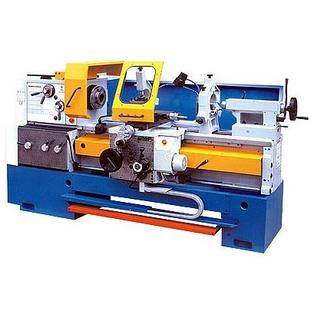

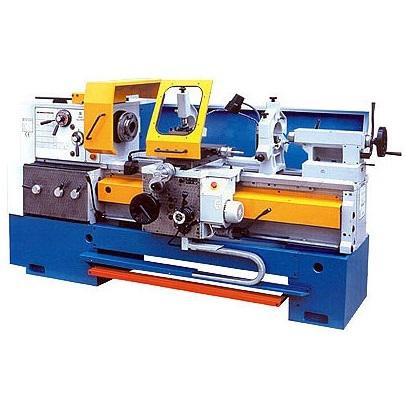

Токарно-винторезный станок CU 325/750
Токарно-винторезный станок CU 325/750 - Вега-Пром
0 руб.
Артикул: 110373

Назначение:

Предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, питчевых.

Особенности:

  • Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
  • Укомплектован трехкулачковым патроном 'Bison' производства Польши и вращающимся центром. Вся электрика станка изготовлена немецкой фирмой 'Шнайдер-электрик'.
  • В самой ответственной части станка - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм 'SKF' и 'FAG'.
  • Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Параметр Значение
Расстояние между центрами, мм 750
Высота центров, мм 165
Максимальный диаметр обработки над станиной, мм 325
Максимальный диаметр обработки над суппортом, мм 196
Максимальный диаметр обработки в выемке станины, мм 450
Диаметр обрабатываемого прутка, мм 30
Диаметр циллиндрического отверстия в шпинделе, мм 32
Конец шпинделя №5 (DIN55027)
Конус шпинделя № 4,5
Ход пиноли, мм 100
Диаметр пиноли, мм 40
Конус пиноли задней бабки № 3
Количество частот вращения (скоростей) шпинделя 12
Диапазон частот вращения шпинделя, об./мин. 85...2000
Ширина направляющих, мм. 200
Число ступеней подач 48
Диапазон продольной подачи, мм/об. 0,006...1,77
Диапазон поперечной подачи, мм/об. 0,03...0,885
Количество резьб см.ниже в скобках
Шаг нарезаемой метрической резьбы (число ступеней), мм 0,1...28 (48)
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,1...1,75 (19)
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 75...2,5 (53)
Шаг диаметральной резьбы, DP 70...4 DP (19)
Ход поперечного суппорта, мм 160
Ход верхнего суппорта, мм 95
Класс точности Н
Мощность привода главного движения, кВт 2,2
Номинальное напряжение питания, В 380
Масса станка, кг 770

Комплектация токарно-винторезного станка CU325/750 поставляемая за дополнительную плату

Планшайба 4-х кулачковая Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм
Планшайба 4-х кулачковая с независимым перемещением кулачков Планшайба без кулачков Подвижный люнет 10-200мм Неподвижный люнет малый 10-230мм Неподвижный люнет большой 150-400мм
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковы с поводками Сверлильный патрон Редуктор пиноли задней бабки
Однопозиционный ограничитель длины Часы резьбовые (лимб нарезки резьбы) Патрон поводковы с поводками Сверлильный патрон Редуктор пиноли задней бабки
УЦИ Optima по двум осям Конусная линейка +/-10 гр. 340мм Быстросъемный резцедержатель вместо стандартного 4-х позиционного 3-х кулачковый самоцентрирующийся токарный патрон 160мм
УЦИ Optima по двум осям Конусная линейка +/-10 гр. 340мм Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного 3-х кулачковый самоцентрирующийся токарный патрон 160мм
